如何識別晶片電阻阻值與讀法?

隨著新技術的不斷发展,越來越多的產品需要使用到電阻,使電阻的種類越來越多,主要的有:貼片電阻、薄膜和厚膜電阻、金屬膜電阻、碳膜電阻、繞線電阻等。貼片電阻在電路中體積小、重量輕、電性能穩定、可靠性高、裝配成本低、機械強度高、高頻特性等優點;由於這些特性,我們在很多電路中都能看到貼片電阻的使用,在它的表面通常有串數字,代表貼片電阻一些阻值性能。

那麼如何讀懂晶片電阻這些數字呢?電阻越多,越難以分辨其阻值、精度、功率、材質等,下面統統小編為您介紹:

電阻阻值換算關係Ω=Ωk=kΩ=1,000ΩM=MΩ=1,000,000Ω 微型貼片電阻上的代碼一般標為3位數或4位數……

電阻阻值換算關係

Ω= Ω
k = kΩ = 1,000 Ω
M = MΩ = 1,000,000 Ω



電阻阻值換算

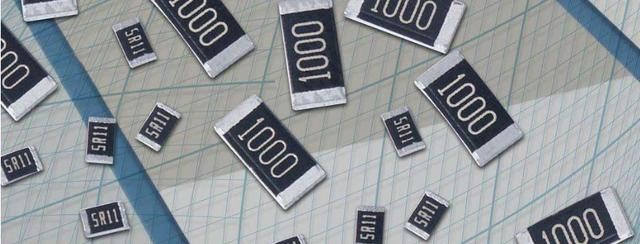

晶片電阻阻值的識別其實很簡單,貼片電阻的阻值打在表面上,在讀晶片電阻的阻值直接看電阻表面的數字即可;晶片電阻由三個數字組成,表示電阻的誤差±5%。前面兩位是有效數字,第三位數表示乘零倍率,基本單位是Ω。例如102,1和0是有效數字直接寫下來即可,2表示乘零倍率,即10的二次方(簡單的說,第三位數是幾,就是10的幾次方)

晶片電阻識別方法我們可以通過下面例子方便理解:
10×1000=10000Ω=10KΩ
103=10×1000=10000Ω=10KΩ
223=22×1000=22000Ω=22KΩ
122=12×1000=1200Ω=1.2KΩ
301=30×10=300Ω
850=85×(10的零次方=1)=85Ω
1R0=1.0Ω

2.由四個數字組成貼片電阻,表明電阻的誤差±1%。前面三位是有效數字,第四位表示乘零倍數(就是數字是幾,就表示10的幾次方)。例如1502,150是有效數字,直接寫下來,2表示10的二次方。
所以1502的阻值就是150×10的二次方=150×100=15000Ω=15KΩ

3.由數字和字母組成貼片電阻阻值讀法,我們只需要把R換成小數點即可。
10R6=10.6R=10.6Ω R12=0.12R=0.12Ω


代碼為3位數精度5%數字代碼=電阻阻值

代碼為3位數精度5%數字代碼=電阻阻值

代碼為3位數精度5%數字代碼=電阻阻值

代碼為3位數精度5%數字代碼=電阻阻值
1R1=0.1Ω R22=0.22Ω R33=0,33Ω R47=0.47Ω
R68=0.68Ω R82=0.82Ω 1R0=1Ω 1R2=1.2Ω
2R2=2.2Ω 3R3=3.3Ω 2R7=4.7Ω 5R6=5.6Ω
6R8=6.8ΩΩ 8R2=8.2Ω 100=10Ω 120=12Ω
150=15Ω 180=18Ω 220=22Ω 270=27Ω
330=33Ω 390=39Ω 470=47Ω 560=56Ω
680=68Ω 820=82Ω 101=100Ω 121=120Ω
151=150Ω 181=180Ω 221=220Ω 271=270Ω
331=330Ω 391=390Ω 471=470Ω 561=560Ω
681=680Ω 821=820Ω 102=1KΩ 122=1.2KΩ
152=1.5KΩ 182=1.8KΩ 222=2.2KΩ 272=2.7KΩ
332=3.3KΩ 392=3.9KΩ 472=4.7KΩ 562=5.6KΩ
682=6.8KΩ 822=8.2KΩ 103=10KΩ 123=12KΩ
153=15KΩ 183=18KΩ 223=22KΩ 273=27KΩ
333=33KΩ 393=39KΩ 473=47KΩ 563=56KΩ
683=68KΩ 823=82KΩ 104=100KΩ 124=120KΩ
154=150KΩ 184=180KΩ 224=220KΩ 274=270KΩ
334=330KΩ 394=390KΩ 474=470KΩ 564=560KΩ
684=680KΩ 824=820KΩ 105=1MΩ 125=1.2MΩ
155=1.5MΩ 185=1.8MΩ 225=2.2MΩ 275=2.7MΩ
335=3.3MΩ 395-3.9MΩ 475=4.7MΩ 565=5.6MΩ
685=6.8MΩ 825=8.2MΩ 106=10MΩ

代碼為4位數精度1%數字代碼=電阻阻值

代碼為4位數精度1%數字代碼=電阻阻值

代碼為4位數精度1%數字代碼=電阻阻值

代碼為4位數精度1%數字代碼=電阻阻值
